Störmelder STM 10-2
- Artikel-Nr.: 660016
Störmelder STM 10-2
Über die integrierten LED's auf Sockelmontage können Betriebszuständen oder Störmeldungen angezeigt werden. Der Störmelder verfügt über ein Sammelstörrelais auf das jeder Eingang separat aufgeschaltet werden kann. Die LED´s können bei aktivem Signal über einen Jumper auf Dauerlicht oder Blinklicht geschaltet werden.
Die LED's werden auf Wunsch als Mischbestückung (rot, gelb, grün, blau oder weiß) ausgeführt. Bitte geben Sie eine Kundenspezifische LED Bestückung bei der Bestellung mit an. Die Standardbestückung wird mit LEDs Position 1-8 in Rot und 9-16 in Grün ausgeführt.
Die Beschriftung der einzelnen Anzeigen erfolgt über einen individuell gestaltbaren Beschriftungsstreifen der von oben in die Frontplatte eingeschoben werden kann.

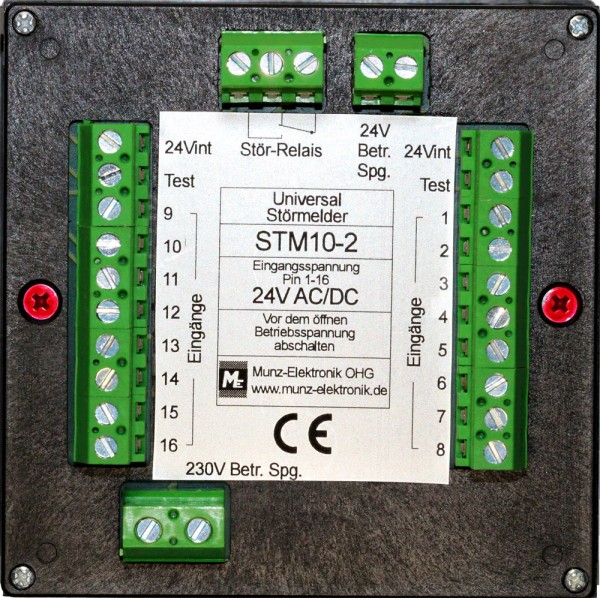

Die Leuchtmeldeeinheiten befinden sich in einem DIN Schalttafel-Einbaugehäuse mit rückseitigem Schraubklemmenanschluss und einer sehr geringen Einbautiefe von 70mm.
| Anzahl Meldungen: | 16 LEDs |
| Versorgungsspannung: | 24V DC oder AC oder 230V AC |
| Leistungsaufnahme: | max. 2,5W |
| Eingangspegel Meldespannung: | 24V DC +/-10% |
| Eingangsstrom pro Meldeeingang: | ca. 8mA |
| Sammelkontakt Störmeldeausgang: | Relais Wechsler (potentialfrei) 230V AC 5A |
| Schutzart frontseitig: | IP40 (IP65 mit Schutzkappe möglich) |
| Abmessung Einbaugehäuse: | 96 x 96 mm |
| Abmessung Schalttafeldurchbruch: | 92 x 92 mm |
| Anschluss: | Schraubklemme 1,5mm² |
| LED-Test: | über externen Schalter möglich |
| Betriebstemperatur: | -20°C bis +50°C (ohne Kondensation) |
| Lagertemperatur: | -20°C bis +70°C (ohne Kondensation) |
