Leuchtmelder LM10-24/6R
- Artikel-Nr.: 660036
Leuchtmelder LM10-24/6R
Über die integrierten LED's auf Sockelmontage können Betriebszuständen oder Störmeldungen angezeigt werden.
Die LED's werden auf Wunsch als Mischbestückung (rot, gelb, grün, blau oder weiß) ausgeführt. Bitte geben Sie eine Kundenspezifische LED Bestückung bei der Bestellung mit an. Die Standardbestückung wird mit LEDs Position 1-6 in Rot ausgeführt.
In unseren Leuchtmeldern mit dem Zusatz "R" ist ein Relais verbaut auf das jeder Eingang separat geschaltet werden kann und somit als Sammelstörmeldung genutzt werden kann.
Die Beschriftung der einzelnen Anzeigen erfolgt über einen individuell gestaltbaren Beschriftungsstreifen der von oben in die Frontplatte eingeschoben werden kann.

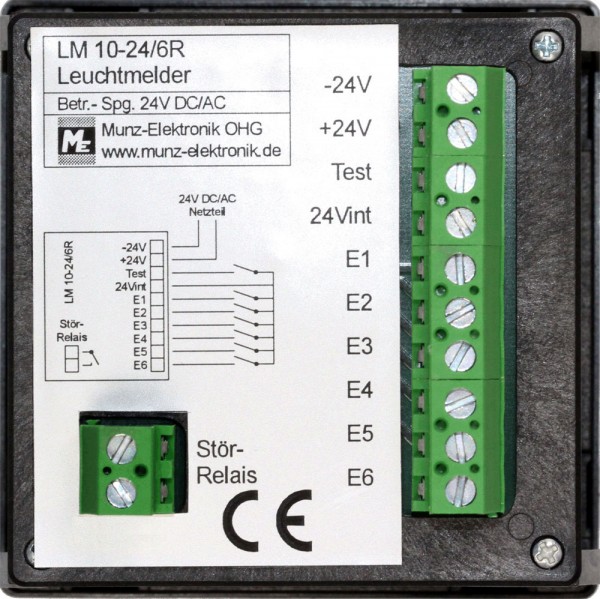

Die Leuchtmeldeeinheiten befinden sich in einem DIN Schalttafel-Einbaugehäuse mit rückseitigem Schraubklemmenanschluss und einer sehr geringen Einbautiefe von 63mm.
| Anzahl Meldungen: | 6 LEDs |
| Versorgungsspannung: | 24V DC oder AC |
| Leistungsaufnahme: | max. 1,0W |
| Eingangspegel Meldespannung: | 24V AC oder DC +/-10% |
| Eingangsstrom pro Meldeeingang: | ca. 5mA |
| Sammelkontakt Störmeldeausgang: | Relais Schließer (potentialfrei) 1A bei 24V |
| Schutzart frontseitig: | IP40 (IP65 mit Schutzkappe möglich) |
| Abmessung Einbaugehäuse: | 72 x 72 mm |
| Abmessung Schalttafeldurchbruch: | 68 x 68 mm |
| Anschluss: | Schraubklemme 1,5mm² |
| LED-Test: | über externen Schalter möglich |
| Betriebstemperatur: | -20°C bis +50°C (ohne Kondensation) |
| Lagertemperatur: | -20°C bis +70°C (ohne Kondensation) |
